這裡所說的“幹擾元素”,是對灰鑄鐵和球墨鑄鐵的性能有負面影響而言的,不一定都是通常所謂的有害元素,其中有的在鋼材中是重要的合金元素,有的對于某些合金鑄鐵也是必不可少的。幹擾元素的來源有三個方面:
一是鋼材、鑄鋼件和鑄鐵件中通常都含有的有害元素,如硫、磷(一些耐磨鑄鐵中有時故意加入少量的磷)、鉛(易切削鋼中有時加入少量的鉛)等;
二是為改善鋼材的性能而特意加入的合金元素,如錳、鉻、钼、钛、釩、铌、硼等;
三則是混雜在爐料中的污染物。
幹擾元素對鑄鐵性能的影響
1.形成碳化物
鋼材中的合金元素,如Mn、Cr、V、Mo、Ti、B等,都是很強的碳化物形成元素,而且易偏析于鑄件最後凝固的部位,在晶界處濃度很高。對于灰鑄鐵,由于其組織中存在大量片狀石墨,強度本來就不高,延性和韌性很差,晶界處碳化物的影響并不那麼明顯。對于球墨鑄鐵,尤其是鐵素體球墨鑄鐵件、等溫淬火球墨鑄鐵件和優質厚截面球墨鑄鐵件,晶界處碳化物的影響往往是至關重要的。
鑄鐵中常見的碳化物形成元素
元素
來源
在鑄鐵中的影響
建議的控制值
Mn
生鐵、廢鋼
促進白口傾向
形成晶界碳化物
珠光體球墨鑄鐵件0.5%
鐵素體球墨鑄鐵件0.2%
Cr
廢鋼
促進白口傾向,
0.05%以上即形成晶界碳化物
鐵素體球墨鑄鐵件、厚大件0.05%
一般球墨鑄鐵件0.1%
廢鋼
灰鑄鐵中細化片狀石墨
增加珠光體量,顯著提高鑄鐵強度
含量太高即形成遊離滲碳體
灰鑄鐵中0.5%
球墨鑄鐵中0.1%
鐵素體球墨鑄鐵中0.02%
Mo
廢鋼
形成晶界碳化物
厚大球鐵鑄件0.05%
Ti
廢鋼、生鐵
強碳化物形成元素
灰鑄鐵中促成D型石墨
球墨鑄鐵中導緻石墨畸變
灰鑄鐵中0.3%
球墨鑄鐵中0.05%
感應爐襯
形成穩定的碳化物
0.005%
2.對石墨球化的影響
鑄鐵中加入Mg和以Ce為代表的稀土元素後,可以使石墨球化。如果金屬爐料中含有阻礙石墨球化的元素,就會影響石墨的球化。阻礙石墨球化的作用大緻可分為兩個方面:
(1)與Mg或稀土元素反應,産生氧化物、硫化物和氮化物,消耗球化元素。
起這種作用的主要是氧、硫和氮。此外,碲(Te)和硒(Se)也是消耗球化劑的元素。
(2)球狀石墨生成後,提高鑄鐵中的液相的穩定性,使石墨長大過程中,在各個方向成長不均勻,從而導緻石墨球畸變。
起這種作用的主要是磷、鋁、錫、銅、硼、銻、钛、铌等元素。這類元素偏析的傾向強,可以使鐵中的液相穩定,促進石墨成長的異向性,從而影響石墨的形态。

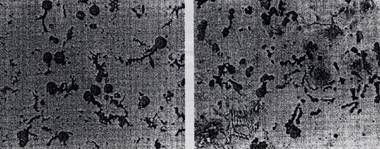

a)含B 0.04%b)含Sn 0.48%;
b)含Sb 0.085%d)含Cu 2.25%
因此,生産優質球墨鑄鐵件時,應特别留意鑄鐵中的钛含量。最近,制造高強度球墨鑄鐵件時,常常加入較多的銅。在這種條件下,應盡可能地将鑄鐵中的鋁含量控制得低一些。
3.産生縮孔的傾向增大
縮孔的特征有表面縮孔和内部的縮孔、縮松。钛、鋁的含量增高,鐵液的流動性惡化,産生表面縮孔的傾向增大。磷、錳、鉻、釩、钼等元素易偏析于最後凝固的部位,形成複合碳化物,導緻産生内部縮孔、縮松的傾向增大。日本三重縣技術綜合研究所藤川、村川等人的研究工作表明:灰鑄鐵中含有鋁、钛、釩、鉻、磷等元素,産生縮孔的傾向增大;球墨鑄鐵中,鋁含量自0.02%增加到0.4%,産生縮孔的傾向增大。
4.灰鑄鐵的強度降低
灰鑄鐵組織中石墨的形态(A型、B型、C型、D型或型E),對其力學性能有重要的影響,難以由硬度預測其強度。灰鑄鐵中鉛含量在0.005%以上,就可能産生魏氏體型石墨,導緻強度顯著降低。如果鑄鐵中還含有鋁、氫、鈣等元素,鉛含量在0.005%以下,就可能出現魏氏體型石墨。
一種厚壁灰鑄鐵件(厚度100~150㎜)在使用過程中破斷,作失效分析時發現,雖然基體組織基本上是珠光體,由于石墨為魏氏體型,硬度為148 HB,分析結果表明鉛含量很高,為0.025%,破斷處的顯微組織。
灰鑄鐵中常加入銻或錫,以穩定珠光體,提高其硬度。但是,如加入量太多,雖然硬度提高了,強度卻反而會降低。碳當量較高的灰鑄鐵中,錫的加入量對灰鑄鐵硬度和強度的影響。灰鑄鐵中添加銻,也有同樣的影響,而且易于使石墨的形态變異。
灰鑄鐵強度低下時,有必要注意钛的有害作用。钛含量增多時,加以鐵液中含有的硫的作用,會促使D型石墨形成。部分石墨成為D型後,基體組織中的鐵素體增多,會使鑄鐵的強度降低。幹擾元素‘钛’不僅來自廢鋼,我國生産的高矽鑄造生鐵中也往往含有钛,選用時應加注意。印度生産的鑄造生鐵中也有這樣的問題。
5.鑄鐵的硬度低
近年來,美國經常發生珠光體球墨鑄鐵的硬度低于尋常的情況,為查明其原因進行了研究,最近已經明确這是硼的影響。
鑄鐵中硼含量超過0.002%,就可以抑制銅穩定珠光體的作用,使鑄鐵的硬度降低。因此,生産中不僅要注意廢鋼和其他爐料中所含的硼,采用感應電爐熔煉時,還應注意築爐材料中加入的硼酸所造成的污染。
6.感應電爐爐襯的壽命低
近年來,用于熔煉鑄鐵的感應電爐日益增多,爐襯壽命不高的情況也十分多見,當然,耐火材料品質不高、築爐工藝掌握不好是出現這類問題的主要原因,但是,也不能忽視爐料帶來的問題。
如果采用鍍鋅鋼闆作爐料,鋅受熱後蒸發,侵入爐襯内,就會使爐料壽命降低。新築的爐襯燒結期間,鋅蒸汽的影響尤為嚴重。
有話要說...
